气力输送有多种分类方法,在这些分类方法中,常用的有两种:
1. 根据物料在管道中的密集程度,可分为:稀相输送、中相输送、密相输送。
a、稀相输送:输送压力相对较低且稳定,随着气流的速度增加而升高,料气比一般较低:
b、密相输送:较高的输送压力、气速低、可实现高料气比输送;
2. 根据在管道中形成的气流,可分为吸送式、压送式和复合式三大类。无论当今气力输送装置的形式有多少,都可以分为吸送式、压送式这两大类,如下表:
划分依据 | 类型 | 划分依据 | 类型 | |
料气混合比 | 稀相<10,中相10~25,密相>25 | 气源压力 | 低压0~0.05,高压0.1~0.7 | |
流动方式 | 吸送(负压),压送(正压) | 输送机理 | 动压(速度能),静压(压力能) | |
气源压力 | 真高空-0.05~-0.02;低真空-0.02~0 | 流动状态 | 悬浮流,集团流,栓流 |

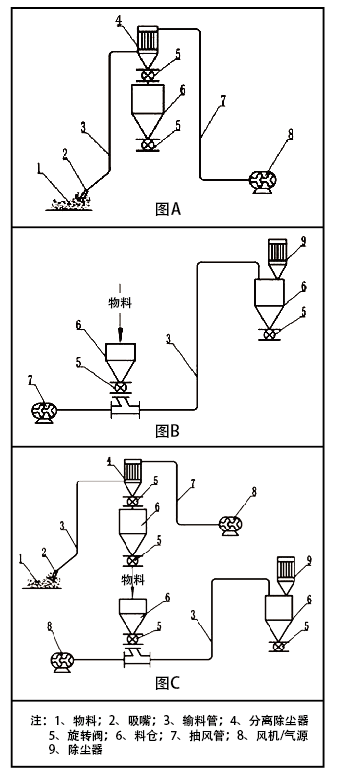

a、吸送式气力输送(见简易图A) 气源设备装在设备系统的末端。当风机运转后,整个系统形成负压,这时,在管道 内存在压差,空气被吸入输料管。与此同时,物料也被空气带入管道,并被输送到分离器。在分离器中,物料与空气分离,被分离出來的物料由分离器底部的旋转卸料阀卸出,空气被送到除尘器净化, 净化后的空气经风机排入大气。
b压送式气力输送(见简易图B)
气源设备设在系统的进料端前面。由于风机装在系统的前端,因而物料便不能自由地进入输料管,必须使用有密封压力的供料器装置。当风机开动之后,管道中的压力高于大气压力。这时,物料从料斗经旋转供料进入管道中, 随即被压缩空气输送至分离器中。在分离器中,物料与空气分离并由旋转卸料阀卸出。
C、复合式气力输送(见简易图C)
它由吸送式和压送式复合组成。这种系统兼有两者的特点,可从数处吸入物料,并把物料压到较远处。
